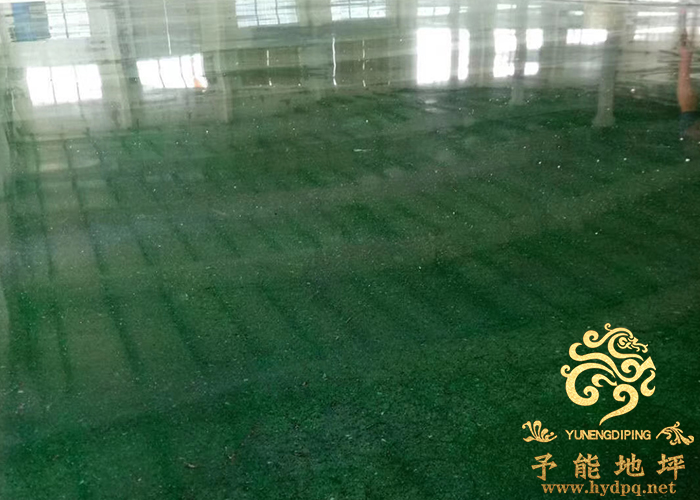

上海耐磨環氧地坪的施工過程

1、去除浮漿：

使用加裝圓盤的機械镘，均勻的將混凝土表麵的浮漿破壞掉。

2、撒布材料：

在混凝土表麵沒有浮漿後，將規定用量的2/3耐磨材料，均勻撒布在初凝的混凝土表麵，待貝樂耐磨材料吸收水分後，進行加裝圓盤機械镘的作業，後待耐磨材料硬化後，再進行二次材料的撒布（用量的1/3）。

3、圓盤作業：

待耐磨材料完全吸水後，再進行至少二次加裝圓盤的機械镘的作業，作業方向應縱橫交錯的進行。

4、機械镘的作業：

在後來的施工中，應根據混凝土的硬化情況，進行至少2次未加裝圓盤的機械镘的作業，機械镘的運轉速度和角度的變化，應根據混凝土硬化情況做出相應的調整，作業方向應縱橫交錯的進行。

5、表麵磨光處理：

根據客戶要求，使用機械镘或手工製作，表麵磨光可以達到不同的表麵光潔度及防滑要求。

6、耐磨地坪的養護：

在地坪施工完成後6-12h內，視周圍環境溫度、濕度等情況，采取不同的養護方法。在自然氣溫高於5℃的條件下，可以采取撒水、覆蓋等措施，也可噴灑水性養護劑，進行養護。在自然氣溫低於5℃的條件下，不得進行撒水養護。

7、伸縮縫的處理：

（1）伸縮縫的設置原則：耐磨地坪的厚度僅為2-3mm左右，對伸縮縫無特殊要求，但混凝土地坪應充分考慮混凝土的收縮，伸縮縫的設置應符合設計規範。

沒有特殊要求時，建議沿柱線設置，縱向縫間距為3-6m,橫向縫間距為3-6m,最大分格不得超過6m*6m,柱子周圍應采取菱形設置。伸縮縫寬為5-6mm,深度為墊層厚度的1/3,縫內填充彈性膠結材料，膠結材料麵應低於表麵1-2mm.

（2）伸縮縫的切割：耐磨地坪最好采用後切割的施工方法，這樣切出的伸縮縫，整齊漂亮。我們建議使用無齒鋸切割，一般在表麵施工完後3-7天內切割，具體情況應視墊層厚度、天氣情況來定。

（3）伸縮縫的封閉：根據客戶的需要，來決定伸縮縫是否封閉。封閉時采用配備特殊噴嘴的密封膠，自下而上的填充。

停車場上海環氧地坪塗層剝離破壞原因

一、上海環氧地坪塗層剝離破壞

1、環氧樹脂塗層與混泥土基層表層水泥砂漿融合密不可分，破壞麵出現在混泥土基層內部，破壞麵坐落於混泥土基層的水泥砂漿平麵圖。這類破壞方式一般會大規模出現，根本原因是混泥土的抗壓強度不夠。

2、環氧樹脂膠層與混泥土基層融合頁麵破壞，主要表現為環氧樹脂塗層掉下來，混泥土基層一切正常高質量，大規模出現的根本原因是頁麵黏結力不夠。

3、停車場環氧地坪塗層的不一樣聚氨酯塗料層也是出現剝離的狀況，關鍵緣故是不一樣聚氨酯塗料中間的黏結力不夠，一般出現於部分，大規模破壞一般不容易出現。

二、上海環氧樹脂塗層出現突起和縫隙

上海環氧地坪漆塗層部分突起，具體表現為出現直徑2——5mm和30——50mm不一樣水平的突起，關鍵緣故是基層幹躁不足，當溫度上升時塗層下邊的水份氣化，物相轉變造成的容積澎漲力使環氧樹脂塗層突起，或是是漆層幹固時會殘渣未清除整潔。塗層出現縫隙，主要表現為聚氨酯塗料收攏裂開和塗層因基層縫隙而開裂。

在知道停車場上海環氧地坪剝離破壞的緣故後，人們就能夠在工程施工時主要留意這種狀況，進而確保停車場上海環氧地坪的工程施工品質，合理避免環氧地坪出現塗層剝離破壞的狀況產生，進而確保停車上海場環氧地坪的使用期。上海環氧地坪對比傳統環氧地坪的優點

1、防塵效果好：與普通的水泥地麵或是混泥土地麵不同，環氧地坪是沒有縫隙的，這樣地麵的灰層就不容易翻起來，就可以達到很好的防塵效果。

2、耐磨性能好：我們經常會看到環氧地坪用在車庫或是運動場地，這種進場會有輪胎摩擦和人流量比較大的場地，但是環氧地坪仍然可以保持其良好的狀態，這就是環氧地坪的重要特性。

3、防腐蝕：地坪漆可以有效的達到防腐的效果，尤其是在化學實驗室或是在車間加工，地坪漆可以有效的防止化學物質對地麵的腐蝕，對地麵有一個很好的保護。

4、容易清潔，光亮的環氧地坪清潔起來還很方便，用普通的清潔工具就很容易將環氧地坪清潔幹淨，使清潔更加方便。

總之，上海環氧地坪漆是生活中常見一種地坪塗料，各位在購買之前一定要仔細的閱讀上述內容，從而讓大家多環氧地坪有一個清晰的認識。
